Vai trò của ống chờ xuyên tường trong hệ thống nước thải

Trong các công trình như bể gom, bể điều hòa, bể lắng, bể trung hòa hoặc hố kỹ thuật, ống chờ xuyên tường (ống sleeve) có nhiệm vụ dẫn ống chính xuyên qua tường bê tông mà không gây rò nước, rò bùn hoặc xâm thực ngược từ bên ngoài.
Nếu không có ống chờ, tường bê tông sẽ bị khoan cắt sau khi đổ, gây nứt, thấm nước và giảm tuổi thọ công trình.

Ống sleeve trở thành một “khớp bảo vệ” để đường ống PP/PVC/HDPE đi qua tường một cách an toàn.

1. Cấu tạo tiêu chuẩn của ống chờ xuyên tường cho bể ngầm

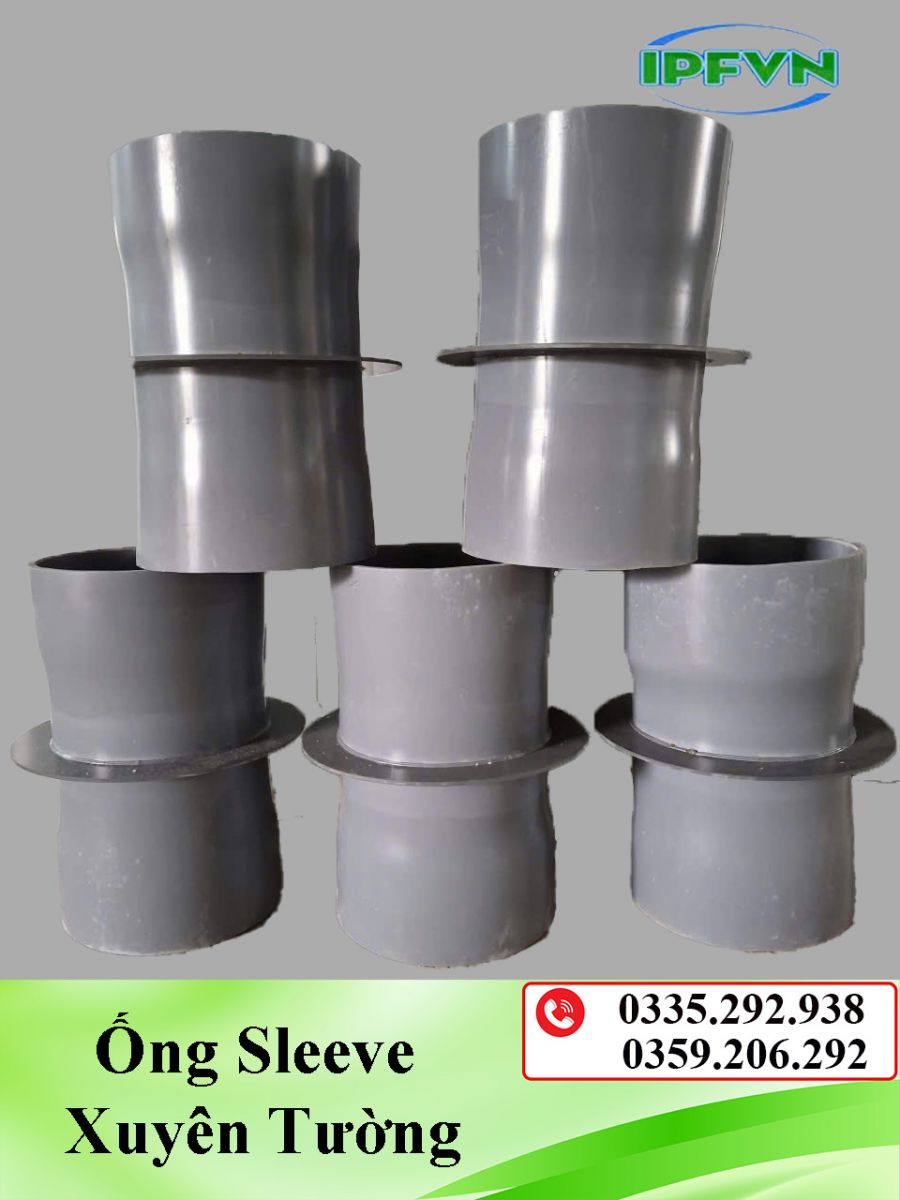

Ống sleeve (lớp ngoài)

Thường làm bằng:

• PP hoặc PVC dày

• Inox (với công trình áp lực cao)

• FRP (môi trường hóa chất mạnh)

Ống này không mang lưu lượng nước, mà chỉ tạo “khoảng bảo vệ” cho đường ống chính.

 Đường ống dẫn (lớp trong)

Là đường ống thực sự dẫn nước thải:

• PP

• HDPE

• PVC

• UPVC

Kích thước nhỏ hơn ống sleeve 5–20mm để tạo khe hở bù giãn nở.

 Lớp chống thấm – trám kín

Khe hở giữa hai ống được trám bằng:

• Gioăng cao su

• Vữa không co ngót

• Keo PU chống thấm

• Băng cản nước (waterstop)

Mục tiêu: đảm bảo kín nước tuyệt đối, kể cả khi bể nằm dưới mực nước ngầm.

2. Yêu cầu kỹ thuật khi thiết kế ống chờ xuyên tường

 Kích thước phù hợp với từng loại ống

Ống sleeve phải lớn hơn đường ống 1–2 cấp đường kính để:

• bù giãn nở nhiệt

• dễ lắp đặt

• tránh ma sát gây nứt tường

 Độ dày tường và chiều dài ống sleeve

Ống sleeve thường lắp bằng chiều dày tường hoặc dài hơn 50–100 mm.

 Chống thấm tuyệt đối

Các điểm cần chống thấm:

• khe giữa sleeve và tường bê tông

• khe giữa sleeve và ống chính

• vị trí liên kết co – tê – bích sát tường

 Chống rung – chống xô lệch

Đường ống bên trong sleeve phải có clamp cố định để không bị rung khi bơm chạy.

 Chịu ăn mòn

Với bể nước thải có pH thấp hoặc nhiều hóa chất, ưu tiên dùng:

• sleeve PP

• sleeve FRP

• sleeve PVC dày

3. Quy trình lắp đặt ống chờ xuyên tường cho bể ngầm

Bước 1: Định vị trước khi đổ bê tông

Ống sleeve phải được đặt đúng cao độ – tọa độ.
Cố định bằng dây thép, chống xê dịch khi đổ tường.

Bước 2: Đổ bê tông và kiểm tra độ kín

Sau khi tường đông cứng, kiểm tra khe hở giữa sleeve và bê tông để xử lý chống thấm.

Bước 3: Luồn đường ống chính

Lắp ống PP/PVC theo chiều dài thiết kế.
Chừa khe hở 5–20 mm giữa ống và sleeve.

Bước 4: Trám kín chống thấm

Dùng PU hoặc vữa không co ngót trám toàn bộ khe hở.

Bước 5: Kiểm tra áp lực hoặc thử nước

Đổ nước vào bể và kiểm tra 24–48 giờ để đảm bảo không rò rỉ.

4. Lợi ích khi dùng ống chờ xuyên tường cho hệ nước thải – bể ngầm

• Không phải khoan phá bê tông sau khi hoàn thiện

• Tăng độ kín nước, chống thấm bể

• Giảm nguy cơ đường ống nứt do giãn nở

• Dễ bảo trì, thay đường ống mà không ảnh hưởng kết cấu

• Tăng tuổi thọ toàn hệ thống

• An toàn hơn cho hệ thống dẫn hóa chất – nước thải độc hại

5. Khi nào nên dùng ống sleeve PP, PVC hoặc inox?

Ống sleeve PP

Phù hợp bể nước thải hóa chất, nơi có pH thấp, kiềm mạnh hoặc nhiệt độ cao.

Ống sleeve PVC

Dùng cho bể nước thải sinh hoạt hoặc công trình không có hóa chất mạnh.

Ống sleeve inox

Phù hợp hệ áp lực cao, bể chứa có yêu cầu cơ học lớn hoặc công trình ngầm sâu.

6. Kết luận

Ống chờ xuyên tường đóng vai trò quan trọng trong hệ thống xử lý nước thải và bể ngầm, giúp đảm bảo kín nước – kín khí, chống thấm, chống rung và bảo vệ đường ống chính. Lắp đặt đúng kỹ thuật từ đầu sẽ tránh sự cố rò nước, nứt tường và giảm chi phí sửa chữa về sau.
