Đăng lúc: 2025-11-12 14:29:23



1. Tổng quan: vai trò của bảng mạch điều khiển rũ bụi trong hệ thống lọc bụi

Trong các hệ thống lọc bụi túi vải (Bag Filter) hoặc lọc bụi tĩnh điện (ESP), bảng mạch điều khiển van rũ bụi có nhiệm vụ:

  • Kích hoạt van điện từ theo chu kỳ hoặc theo tín hiệu cảm biến chênh áp;

  • Duy trì áp suất ổn định trong buồng lọc;

  • Đảm bảo bề mặt túi vải luôn sạch, giảm tổn thất áp suất và kéo dài tuổi thọ túi lọc.

Khi kết nối với tủ điện trung tâm hoặc hệ thống SCADA, toàn bộ hoạt động rũ bụi có thể được giám sát, điều khiển và ghi dữ liệu tự động, giúp hệ thống vận hành ổn định 24/7.

2. Cấu trúc hệ thống kết nối

Một hệ thống tiêu chuẩn gồm 3 phần chính:

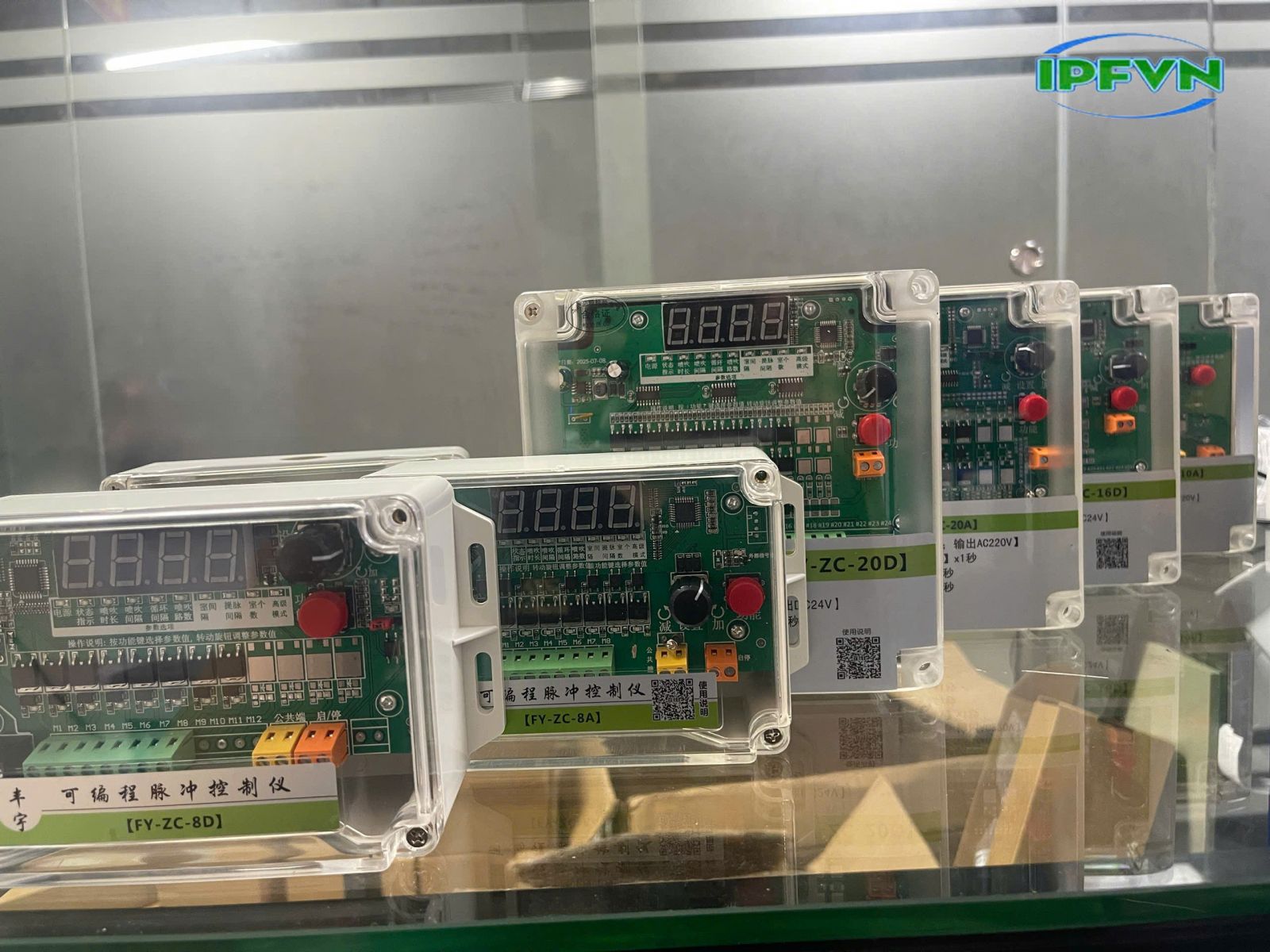

  1. Bảng mạch rũ bụi (Dust Collector Controller): bo điều khiển xung, cổng tín hiệu ra (OUT1–OUT20), đầu vào cảm biến (IN1–IN4).

  2. Tủ điện trung tâm: chứa nguồn cấp 220V–24VDC, CB bảo vệ, relay trung gian, bộ điều khiển quạt hút và cảm biến áp suất.

  3. SCADA hoặc PLC: thu thập tín hiệu qua Modbus RS485 hoặc Ethernet TCP/IP, hiển thị và điều khiển từ xa.

3. Sơ đồ kết nối cơ bản

a. Kết nối bảng mạch với van điện từ:

  • Mỗi cổng OUTPUT (OUT1–OUTn) nối với cuộn coil của van điện từ.

  • Dây chung (COM) về nguồn 24VDC.

  • Dây tín hiệu điều khiển chạy qua relay bảo vệ hoặc module cách ly.

b. Kết nối cảm biến chênh áp (Differential Pressure Sensor):

  • Đầu ra cảm biến (4–20mA hoặc RS485) nối vào INPUT của mạch điều khiển.

  • Cho phép rũ bụi tự động khi chênh áp vượt ngưỡng cài đặt.

c. Kết nối bảng mạch với tủ điện trung tâm hoặc PLC/SCADA:

  • Sử dụng chuẩn truyền thông RS485 – Modbus RTU hoặc Ethernet Modbus TCP/IP.

  • Cài đặt địa chỉ (Device ID) và baud rate (9600/19200) đồng nhất giữa các thiết bị.

  • Dây A/B của RS485 phải là cáp xoắn đôi chống nhiễu (shielded twisted pair).

4. Tích hợp với hệ thống SCADA – Giám sát và điều khiển từ xa

Khi kết nối thành công, hệ thống SCADA sẽ hiển thị:

  • Trạng thái hoạt động từng van rũ bụi (bật/tắt, lỗi, thời gian phun).

  • Giá trị chênh áp buồng lọc theo thời gian thực.

  • Biểu đồ chu kỳ rũ bụi, tổng thời gian hoạt động, lịch sử cảnh báo.

  • Cho phép thay đổi thông số từ xa: thời gian phun, thời gian nghỉ, chế độ auto/manual.

Điều này giúp kỹ sư vận hành theo dõi toàn bộ hệ thống rũ bụi từ phòng điều khiển, không cần thao tác thủ công tại tủ phụ, giảm nguy cơ lỗi hoặc mất đồng bộ.



5. Lưu ý kỹ thuật khi lắp đặt và vận hành

  • Tách nguồn điều khiển (24VDC) và nguồn động lực (220V/380V) để tránh nhiễu điện từ.

  • Nối đất (ground) cho vỏ mạch và tủ điện trung tâm để đảm bảo an toàn.

  • Dây tín hiệu RS485 không dài quá 1000m, tránh chạy song song với dây nguồn.

  • Lắp chống sét lan truyền nếu hệ thống vận hành trong môi trường ẩm hoặc công suất lớn.

  • Đặt địa chỉ Modbus duy nhất cho từng bộ mạch rũ bụi trong hệ thống nhiều buồng lọc.

6. Ưu điểm của hệ thống kết nối SCADA – PLC

  • Tự động hóa hoàn toàn chu trình rũ bụi.

  • Giám sát tập trung, không cần kiểm tra thủ công từng van.

  • Cảnh báo lỗi tức thời, giảm thời gian dừng máy.

  • Dễ mở rộng, có thể kết nối thêm quạt hút, cảm biến khí, hệ thống cảnh báo trung tâm.

  • Lưu trữ dữ liệu lịch sử, phục vụ bảo trì dự đoán (predictive maintenance).


7. Kết luận

Kết nối bảng mạch rũ bụi với tủ điện trung tâm hoặc SCADA là bước quan trọng trong tự động hóa hệ thống lọc bụi công nghiệp.
Giải pháp này giúp doanh nghiệp vận hành ổn định – giảm chi phí – tăng hiệu quả xử lý bụi, đồng thời chuyển đổi sang mô hình nhà máy thông minh (Smart Factory).
