Đăng lúc: 2025-05-23 14:19:31



1. Gioăng mặt bích là gì?

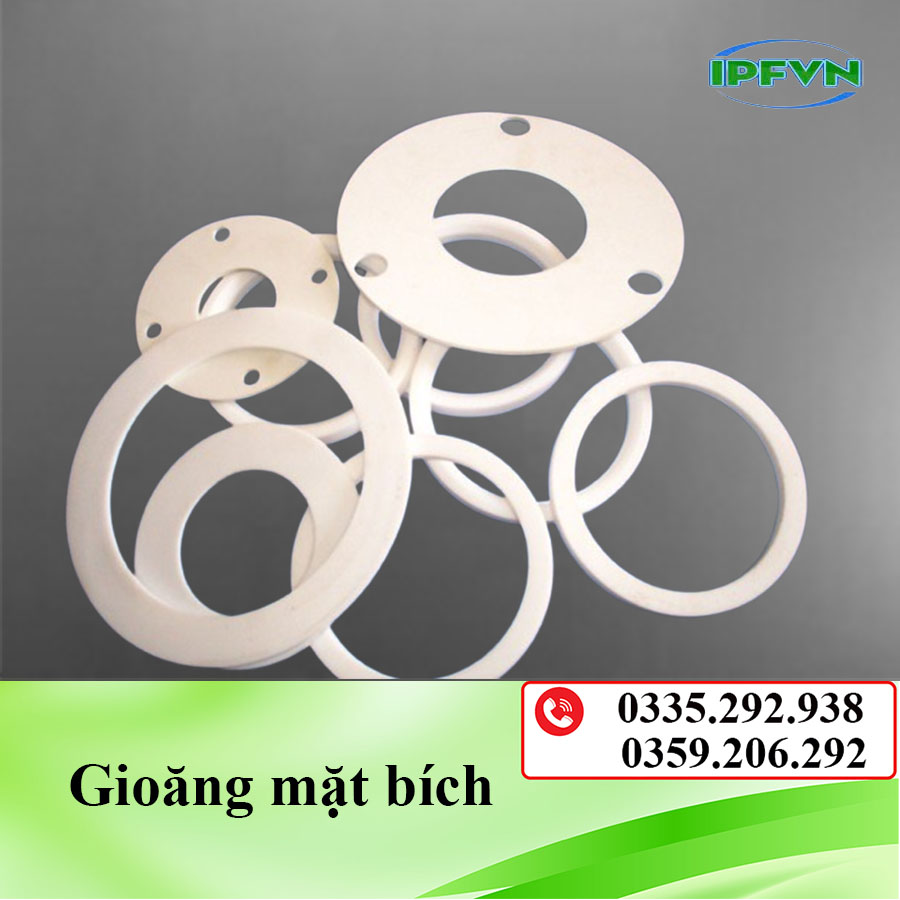

Gioăng mặt bích (Flange Gasket) là phụ kiện làm kín được lắp đặt giữa hai mặt bích trong hệ thống đường ống công nghiệp, nhằm ngăn chặn sự rò rỉ của chất lỏng, khí, hơi nước hoặc hóa chất khi hệ thống vận hành dưới áp suất hoặc nhiệt độ cao.

Mặc dù chỉ là một chi tiết nhỏ, gioăng lại đóng vai trò rất quan trọng trong việc bảo vệ hệ thống khỏi rò rỉ, giúp đảm bảo an toàn, ổn định và hiệu suất vận hành.

2. Cấu tạo và nguyên lý làm kín của gioăng mặt bích

Cấu tạo cơ bản:

  • Hình dạng: thường là tròn, có hoặc không có tai bulong, hoặc hình elip cho mặt bích oval.

  • Đường kính: được sản xuất theo tiêu chuẩn mặt bích (JIS, DIN, ANSI, BS...).

  • Vật liệu: từ cao su mềm đến vật liệu kim loại – tùy môi trường sử dụng.

 Nguyên lý hoạt động:

Khi gioăng được đặt giữa hai mặt bích và bulong siết chặt, lực nén sẽ khiến gioăng biến dạng theo cấu trúc bề mặt, lấp đầy các khe hở nhỏ li ti (micron) giữa hai bề mặt kim loại – nơi mà mắt thường không thấy được.

Lực ép đều khắp bề mặt tạo nên một vòng đệm kín hoàn toàn, chống rò rỉ dù áp suất và nhiệt độ cao.


3. Chức năng chính của gioăng mặt bích

  •  Làm kín: ngăn chất lỏng, khí hoặc hơi thoát ra ngoài tại các mối nối mặt bích.

  •  Tăng tuổi thọ thiết bị: bảo vệ bề mặt bích khỏi bị ăn mòn hoặc mài mòn.

  •  Chống rung nhẹ: vật liệu mềm như cao su hoặc PTFE giúp giảm rung động nhẹ giữa hai mặt kim loại.

  •  Ổn định hệ thống: hạn chế rò rỉ khí độc, giảm nguy cơ cháy nổ trong các nhà máy hóa chất, dầu khí.

4. Phân loại gioăng mặt bích theo vật liệu

 Gioăng cao su (EPDM, NBR, Viton):

  • Ưu điểm: đàn hồi tốt, giá rẻ, dễ thay thế.

  • Ứng dụng: hệ thống nước sạch, khí nén, PCCC, xử lý nước thải.

  • Nhiệt độ làm việc: -30°C đến 120°C.

 Gioăng PTFE (Teflon):

  • Ưu điểm: kháng hóa chất mạnh, không dính, chịu được môi trường kiềm/axit.

  • Ứng dụng: ngành dược phẩm, thực phẩm, hóa chất tinh khiết.

  • Nhiệt độ: -200°C đến 260°C.

 Gioăng Graphite (than chì ép):

  • Ưu điểm: chịu nhiệt, chịu áp suất cao, dẫn nhiệt tốt.

  • Ứng dụng: lò hơi, hơi nước áp suất cao, hóa dầu, nhiệt điện.

  • Nhiệt độ: tới 500–700°C.

 Gioăng kim loại (Spiral Wound Gasket):

  • Cấu tạo: kim loại cuộn xoắn và lớp đệm mềm xen kẽ (PTFE/graphite).

  • Ưu điểm: làm kín hiệu quả trong điều kiện cực kỳ khắc nghiệt.

  • Ứng dụng: dầu khí, lọc hóa dầu, nồi hơi công nghiệp.

  • Áp suất: lên đến Class 300–2500.

 Gioăng composite (kết hợp):

  • Sự kết hợp giữa nhiều lớp vật liệu để tận dụng ưu điểm của mỗi loại.

  • Dùng trong môi trường cần cả khả năng chịu áp – chống hóa chất.


5. Phân loại theo tiêu chuẩn mặt bích

Tiêu chuẩn mặt bích Mô tả Thường dùng trong
JIS (Nhật) Phổ biến ở châu Á, size DN15 – DN300 Nhà máy nước, xử lý khí
ANSI (Mỹ) Class 150 – 2500, tiêu chuẩn dầu khí Lọc hóa dầu, nhà máy điện
DIN (Đức) PN10 – PN40, phổ biến châu Âu Thiết bị nhập khẩu, hóa chất
BS (Anh) BS4504, BS10... Cấp nước, HVAC

6. Các lỗi thường gặp khi dùng gioăng mặt bích

  •  Dùng sai vật liệu → gioăng nhanh hư, bị ăn mòn, cháy nổ.

  •  Không siết bulong đúng lực → gioăng bị ép lệch hoặc không đủ lực làm kín.

  •  Dùng lại gioăng cũ → vật liệu lão hóa, mất tính đàn hồi → rò rỉ.

  •  Không vệ sinh mặt bích trước khi lắp → bề mặt bẩn, gồ ghề → không kín.

7. Hướng dẫn chọn đúng gioăng mặt bích

  •  Xác định: môi trường sử dụng (hóa chất, nước, hơi)

  •  Kiểm tra: nhiệt độ và áp suất làm việc

  •  Xác định tiêu chuẩn mặt bích: JIS, ANSI, DIN...

  •  Lựa chọn độ dày và vật liệu phù hợp

  •  Tư vấn nhà cung cấp nếu chưa rõ loại hóa chất/ứng dụng

Kết luận

Gioăng mặt bích là chi tiết làm kín tuy nhỏ nhưng lại cực kỳ quan trọng trong việc bảo vệ an toàn, chống rò rỉ và duy trì độ ổn định cho toàn bộ hệ thống công nghiệp. Việc lựa chọn đúng loại gioăng, lắp đặt đúng kỹ thuật và kiểm tra định kỳ sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành, tránh sự cố và tăng tuổi thọ thiết bị.

IPF Việt Nam – Cung cấp gioăng mặt bích kỹ thuật theo yêu cầu

  •  Gioăng cao su, PTFE, graphite, kim loại spiral wound

  •  Gia công theo tiêu chuẩn JIS, DIN, ANSI, kích thước tùy chỉnh

  •  Tư vấn, hỗ trợ kỹ thuật, giao hàng toàn quốc

 Hotline kỹ thuật: 0359.206.292
 Địa Chỉ : Ngãi Cầu - An Khánh - Hoài Đức - Hà Nội
