Đăng lúc: 2025-11-05 15:04:18



1. Giới thiệu về mạch FY-ZC-20A

FY-ZC-20A là bảng mạch điều khiển van rũ bụi tự động dùng trong các hệ thống lọc bụi túi vải (Bag Filter) công nghiệp.
Thiết bị này chịu trách nhiệm phát xung điện điều khiển van điện từ, thổi khí nén vào túi lọc, giúp rũ sạch lớp bụi bám mà không cần dừng hệ thống.

 FY-ZC-20A được xem là “chuẩn mạch quốc dân” trong các hệ thống lọc bụi vừa và nhỏ – vì dễ cài đặt, hoạt động ổn định, giá hợp lý và cực kỳ bền.

2. Cấu tạo và nguyên lý hoạt động

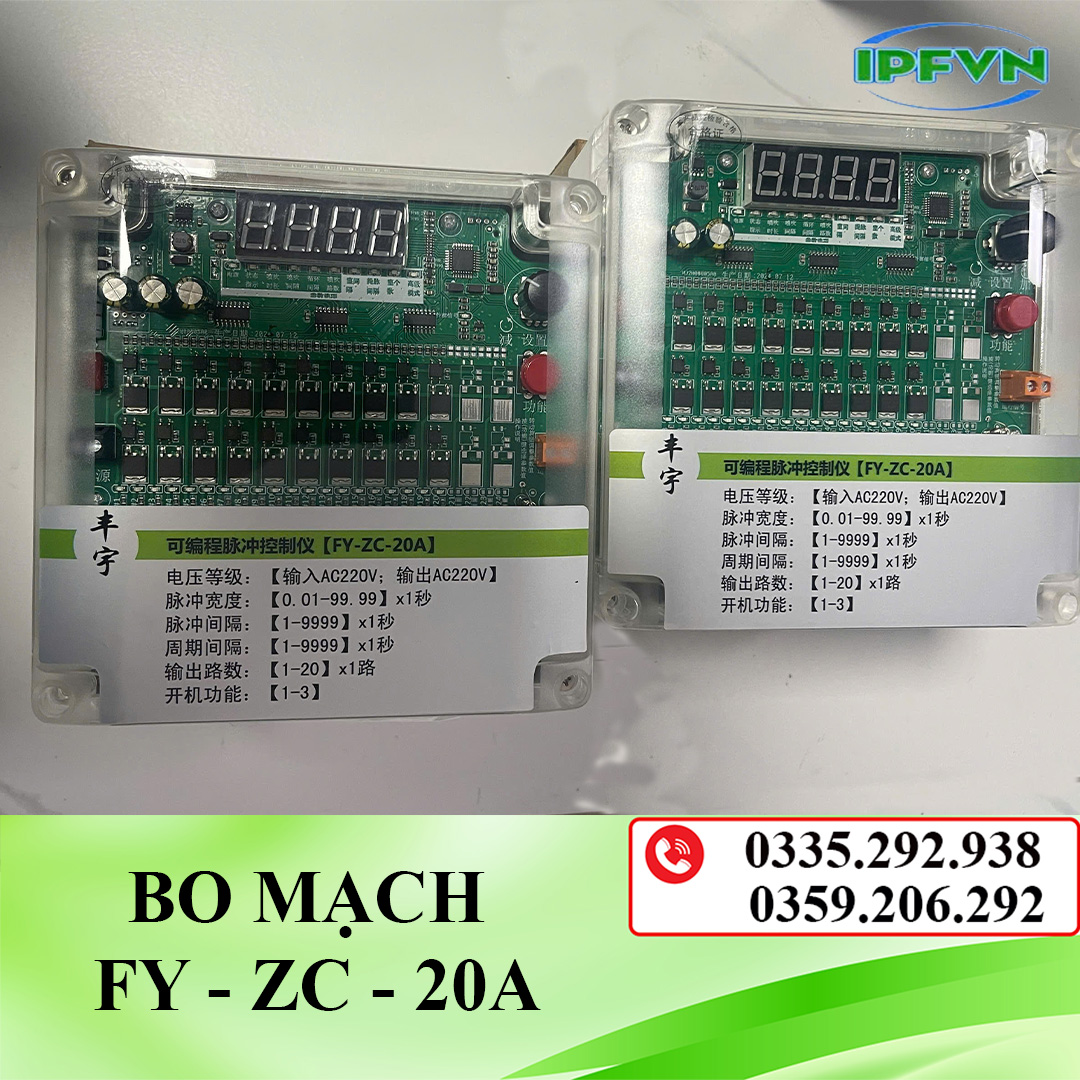

Cấu tạo chính của FY-ZC-20A:

  • Bo mạch điện tử: điều khiển thời gian xung và chu kỳ nghỉ.

  • Relay đầu ra: điều khiển 8–20 cổng van điện từ.

  • Biến trở tinh chỉnh: cho phép điều chỉnh thời gian mở van (0.03–0.3s) và thời gian giữa hai xung (1–30s).

  • Nguồn điện: 220VAC hoặc 24VDC tùy model.

  • Đèn LED báo trạng thái: hiển thị cổng đang kích hoạt.

Nguyên lý hoạt động:

Mạch phát xung tuần tự đến từng van điện từ → van mở → khí nén từ bình chứa thổi mạnh vào túi vải → bụi rơi xuống phễu → túi lọc sạch → tiếp tục chu trình.
Quá trình này diễn ra tự động và liên tục, giúp giữ áp suất ổn định trong buồng lọc và duy trì hiệu suất lọc >99%.

3. Thông số kỹ thuật tiêu chuẩn FY-ZC-20A

Thông số Giá trị
Nguồn cấp 220VAC ±10% / 50Hz
Số kênh đầu ra 8–20 cổng
Thời gian xung 0.03 – 0.3 giây
Thời gian nghỉ giữa hai xung 1 – 30 giây
Dòng điện tải tối đa 1A / cổng
Môi trường hoạt động －20°C đến +60°C
Đèn báo LED Báo cổng đang hoạt động
Kích thước tiêu chuẩn 180 × 120 × 50 mm
Lắp đặt Tủ điện trung tâm hoặc hộp bảo vệ ngoài trời



4. Ưu điểm nổi bật của mạch FY-ZC-20A

4.1. Thiết kế nhỏ gọn – dễ lắp đặt

  • Có thể gắn trực tiếp vào tủ điện điều khiển trung tâm.

  • Tương thích với hầu hết van điện từ 24VDC và 220VAC.

  • Cổng đấu dây rõ ràng, dễ thao tác, không cần kỹ sư điện chuyên sâu.

4.2. Điều khiển chính xác – ổn định

  • Phát xung ổn định, độ sai lệch <1%.

  • Giữ áp suất khí nén đồng đều giữa các buồng lọc.

  • Giúp túi vải được làm sạch đều, tránh hiện tượng nghẹt bụi, chênh áp cao.

4.3. Tiết kiệm năng lượng và khí nén

  • Điều chỉnh chu kỳ rũ linh hoạt, chỉ rũ khi cần thiết.

  • Tiết kiệm đến 30% lượng khí nén so với điều khiển thủ công.

  • Giảm hao mòn van điện từ, tăng tuổi thọ hệ thống.

4.4. Dễ bảo trì – thay thế

  • Dạng modul, dễ tháo rời từng phần.

  • Relay và biến trở thay được nhanh, không cần hàn mạch.

  • Tuổi thọ trung bình trên 5 năm, hoạt động ổn định 24/7.

5. Ứng dụng thực tế của FY-ZC-20A

Ngành nghề / Hệ thống Ứng dụng cụ thể
Xi măng, gạch, luyện kim Lọc bụi lò, silo, máy nghiền.
Ngành gỗ, MDF Lọc bụi xưởng cắt, chà nhám, ép viên.
Sơn tĩnh điện, bột sơn Rũ bụi sơn, duy trì lưu lượng hút ổn định.
Thực phẩm – dược phẩm Giữ sạch khí, không bám bụi trong sản phẩm.
Xử lý khí thải công nghiệp Lọc bụi trong hệ thống hấp phụ VOCs, hấp thụ dung dịch.

6. Lý do FY-ZC-20A được ưa chuộng tại Việt Nam

  • Hoạt động ổn định, giá hợp lý, dễ thay thế linh kiện.

  • Chịu được môi trường ẩm, bụi, nhiệt cao.

  • Phù hợp cho cả hệ thống mới và nâng cấp lọc bụi cũ.

  • Được IPF Việt Nam cung cấp kèm tư vấn kỹ thuật – lắp đặt – bảo hành chính hãng.

 Hàng trăm nhà máy đã tin dùng FY-ZC-20A của IPF Việt Nam để duy trì hiệu suất lọc bụi trên 99% và vận hành êm 24/7.

7. Kết luận

Mạch FY-ZC-20A là giải pháp điều khiển van rũ bụi tối ưu cho các hệ thống lọc túi vải cỡ vừa và nhỏ, mang lại sự ổn định, tiết kiệm và bền bỉ.
Với hiệu suất điều khiển cao, dễ lắp đặt, chi phí hợp lý, sản phẩm này tiếp tục là lựa chọn phổ biến nhất tại Việt Nam cho các dây chuyền xử lý bụi công nghiệp.

IPF Việt Nam – đơn vị cung cấp bảng mạch điều khiển FY-ZC-20A chính hãng, cùng dịch vụ tư vấn, lắp đặt và bảo trì toàn diện.
