Đăng lúc: 2025-10-07 15:14:32



1. Giới thiệu

Trong các hệ thống lọc bụi công nghiệp như lọc túi vải, lọc silo và lọc bụi lò hơi, việc duy trì độ sạch của túi lọc là yếu tố quyết định hiệu suất hoạt động.
Nếu túi lọc bị bám bụi dày, áp suất chênh tăng, lưu lượng khí giảm và hiệu quả lọc giảm mạnh.

Giải pháp giúp khắc phục vấn đề này chính là bảng mạch điều khiển van rũ bụi – thiết bị trung tâm giúp tự động kích hoạt xung khí nén, rũ sạch bụi bám trên bề mặt túi, duy trì lưu thông khí và ổn định áp suất hệ thống.

2. Chức năng và nguyên lý hoạt động của bảng mạch điều khiển van rũ bụi

Cấu tạo cơ bản:

  • Bo mạch điều khiển trung tâm (Control Board)

  • Bộ cấp điện DC/AC, mạch logic IC và timer định thời

  • Relay điều khiển van điện từ xung khí

  • Cảm biến chênh áp (option)

  • Bảng hiển thị LED và nút tinh chỉnh thời gian rũ – chu kỳ xung

Nguyên lý hoạt động:

  1. Khi hệ thống lọc bụi vận hành, cảm biến chênh áp phát hiện lượng bụi bám tăng.

  2. Tín hiệu truyền về bo mạch điều khiển, kích hoạt van điện từ mở xung khí nén (0.1–0.3 giây).

  3. Luồng khí nén từ bình chứa thổi ngược qua túi vải, rũ sạch bụi bám, giúp túi lọc “thở” lại như mới.

  4. Mạch tiếp tục chuyển sang van kế tiếp theo chu kỳ định sẵn, đảm bảo quá trình rũ bụi tuần hoàn – đều – ổn định.

 Kết quả: Hệ thống tự động rũ bụi 24/7, không cần can thiệp thủ công, duy trì hiệu suất lọc 95–99%.



3. Ứng dụng trong các hệ thống lọc công nghiệp

a. Hệ thống lọc túi vải (Bag Filter System)

  • Làm sạch bụi mịn, bụi sơn, bụi xi măng, tro bay, bụi gỗ…

  • Ứng dụng: nhà máy sơn, xi măng, gỗ, luyện kim, hóa chất, chế biến thực phẩm.

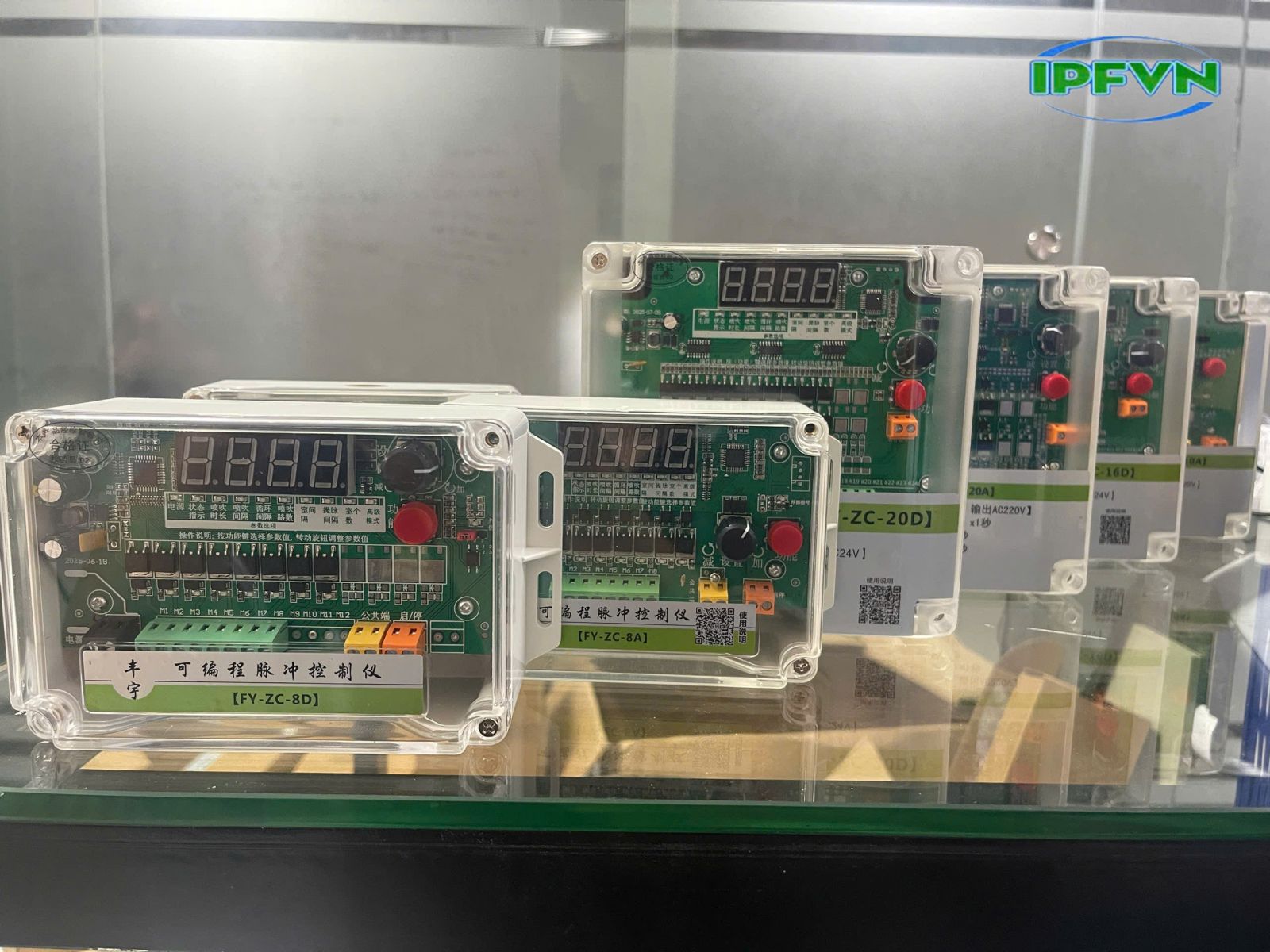

  • Bo mạch FY-ZC-8A/10A/16A được sử dụng phổ biến.

  • Lợi ích:

    • Rũ bụi theo chu kỳ tối ưu, không làm rách túi lọc.

    • Giảm tiêu hao khí nén 25–35%.

    • Tăng tuổi thọ túi lọc lên 1,5–2 lần.

b. Hệ thống lọc bụi silo (Silo Dust Collector)

  • Xử lý bụi phát sinh khi nạp, xuất, hoặc vận chuyển nguyên liệu dạng bột (xi măng, tro, bột đá, bột nhựa).

  • Bảng mạch điều khiển giúp rũ bụi ngắn gọn – chính xác, tránh nghẹt túi và tràn bụi.

  • Model phổ biến: FY-ZC-8D (8 kênh rũ bụi riêng biệt).

  • Ưu điểm:

    • Chu kỳ xung khí có thể điều chỉnh theo tải thực tế.

    • Dễ đồng bộ với PLC hoặc hệ thống điều khiển trung tâm.

c. Hệ thống lọc bụi lò hơi (Boiler Filter System)

  • Lọc bụi tro, khói đen, hơi dầu, thường hoạt động trong môi trường nhiệt độ cao.

  • Bảng mạch FY-ZC-10D/16D cho phép rũ bụi theo vùng, giảm quá nhiệt cho van điện từ.

  • Lợi ích kỹ thuật:

    • Duy trì áp suất ổn định trong ống gió.

    • Ngăn nghẹt túi lọc, giảm áp lực cho quạt hút.

    • Cải thiện hiệu suất lọc khói >98%, giảm phát thải bụi mịn PM2.5.


4. Ưu điểm nổi bật khi sử dụng bảng mạch điều khiển rũ bụi tự động

Ưu điểm Mô tả chi tiết
Tự động hóa hoàn toàn Hệ thống rũ bụi vận hành liên tục mà không cần can thiệp thủ công.
Tối ưu chu kỳ rũ bụi Điều chỉnh được thời gian phun, khoảng nghỉ giữa các van, tiết kiệm khí nén.
Tăng tuổi thọ túi lọc Giảm áp lực rũ bụi, hạn chế rách túi, kéo dài tuổi thọ 2–3 lần.
Độ tin cậy cao Bo mạch chịu nhiệt, chống nhiễu điện từ, hoạt động ổn định 24/7.
Dễ lắp đặt và bảo trì Thiết kế dạng module, có thể thay nhanh từng kênh van độc lập.

5. Xu hướng công nghệ 2025 – 2030

  • Tích hợp IoT và cảm biến chênh áp: giám sát hiệu suất rũ bụi và tình trạng túi lọc online.

  • Tự động tối ưu xung khí: bo mạch thông minh điều chỉnh theo tải bụi thực tế.

  • Kết nối SCADA/PLC trung tâm: quản lý hàng trăm van rũ bụi cùng lúc.

  • Bo mạch tiết kiệm năng lượng: giảm tiêu hao điện và khí nén đến 40%.

  • Thiết kế bo chống ẩm, chống axit: phù hợp môi trường hóa chất, sơn, xi mạ.

6. Ứng dụng thực tế

 Tại nhà máy sơn công nghiệp Bình Dương (2025):

  • Hệ thống: Lọc túi vải 16 ngăn – công suất 45.000 m³/h.

  • Bảng mạch: FY-ZC-16D, điều khiển 16 van điện từ tự động.

  • Hiệu suất rũ bụi: 98,5%, giảm tiêu hao khí nén 30%, tuổi thọ túi tăng 1,8 lần.

Kết luận

Bảng mạch điều khiển van rũ bụi đóng vai trò trọng yếu trong tự động hóa hệ thống lọc bụi túi vải, silo và lò hơi, giúp tăng hiệu suất lọc, giảm tiêu hao năng lượng và nâng tuổi thọ thiết bị.
Đây là giải pháp không thể thiếu cho các nhà máy xi măng, sơn, gỗ, hóa chất, luyện kim và nhiệt điện, hướng đến sản xuất sạch – tiết kiệm – đạt chuẩn khí thải QCVN 19:2009/BTNMT.
 Liên hệ IPF Việt Nam để nhận báo giá và mẫu thiết kế!
Địa chỉ : Ngãi Cầu - An Khánh- Hà Nội
Hotline:   0335.2929.38
